👨‍🏭 Kaynak Sembolleri - Giriş (Tanım Ve Sembol Yerleştirme)

Kaynak sembolleri bilgileri hızlı bir şekilde iletmek için önemlidir.

Not: kaynak sembolojisi, AWS A2.1 ve AWS A2.4 standartlarına dayanmaktadır.

Tanım

Semboloji şu şekilde tanımlanabilir:

Kaynaklı bağlantıların bazı özelliklerini belirtmek için teknik çizimlerde kullanılan bir dizi çizgi, sembol ve rakam .

Peki sembol nedir?

Analoji ilkesine göre başka bir şeyi temsil eden veya onun yerine geçen bir şeydir.

Kaynak sembolleri kaynak işlemi için yönergeleri temsil eden çizimlerdir.

Proje çizimlerinde yer kazanmak ve çalışmak için kullanılırlar ve aynı zamanda semboller çizimin yorumlanmasını daha hızlı ve kolay hale getirir.

Semboller, kaynak için gerekli tüm bilgileri sağlar, örneğin: pahın geometrisi ve boyutları, kaynak uzunluğu, kaynağın sahada yapılıp yapılmaması vb.

Aşağıda temel bir yapı bulunmaktadır. bu bilgiyi iletmek için:

(1): Okun karşı tarafında kaynak.

(2): Okun aynı tarafında kaynak.

(3): Kuyruk.

(4): Ok.

Referans çizgisi

Referans çizgisi, bir sembol ve diğer tüm kaynak sembollerinin (veya bir kaynak gerçekleştirme talimatlarının) üzerine yerleştirildiği temeldir.

O olmadan kaynak sembolü olmaz.

Semboller, konumuna bağlı olarak farklı eylemleri belirtmek için kullanılır.

Not: Referans çizgisinin üstüne veya altına yerleştirilebilirler.

Referans çizgisi yatay olmalı ve ok çizgisi aşağıdaki resimde gösterildiği gibi bir açıya sahip olmalıdır:

Kırık Ok

Kırık bir ok şu durumlarda kullanılır: pah kırılacak eklemin belirli bir üyemiz var. Ve okun görevi o üyeyi işaret etmektir.

NOT: ANSI/AWS A2.4 standardı ayrıca aşağıdaki durumlarda okların kırılmasının gerekmediğini belirtir:

• eğimli olduğu açıktır.
• Bağlantıyı oluşturan üyelerden birini veya birkaçını pah kırma seçeneği olduğunda.

Çoklu çizgiler

Ardışık kaynak işlemleriyle ilgili bilgileri içermek için çoklu referans çizgileri kullanılır.

Bu işlemlerin gerçekleştirileceği sıra, çizginin oka ne kadar yakın olduğuna göre belirlenir.

İlk işlem en yakın satırla gösterilen işlem olacaktır ve bu böyle devam eder.

Ok

Ok, kaynak sembolü referans çizgisini kaynak yapılacak bağlantı ile birleştirir.

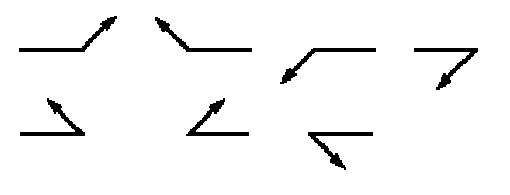

Verilen ilk örnekte, ok aşağıyı ve sağı gösterir, ancak referans çizgisi yatay kaldığı sürece diğer birçok kombinasyona izin verilir (aşağıdaki örneklere bakın).

Kuyruk

Spesifikasyonlar, kaynak işlemleri, prosedür numarası, talimatlar ve diğer veriler gibi referanslar sembolün sonunda gösterilebilir.

Bu tür referanslar kullanılmazsa, kuyruk onsuz bırakılabilir.

Kaynak işlemini veya kullanılacak sarf malzemesini belirtmek için kuyruğun kullanılması yaygındır.

Not: Kuyruğa yalnızca kendi önceden tanımlanmış yeri olmayan bilgileri ekleyebilirsiniz (Lütfen Aşağıdaki genel bakış resmi).

Sembol yerleşimi

Kaynak sembolleri, bağlantıya göre okun konumuna bağlı olarak referans çizgisinin üstünde veya altında konumlandırılır, yani:

• Referans çizgisinin altındaki sembol, (2) veya (6) ok noktalarıyla aynı tarafta gerçekleştirilen kaynağa karşılık gelir.
• Referans çizgisinin üzerindeki sembol, okun (1) veya (7) gösterdiği karşı tarafta gerçekleştirilen bir kaynağa karşılık gelir.

Bunun nedeni genellikle her iki tarafta da kaynak yapmamızdır. Her iki sembolü de aynı tarafta kullanmak daha zor olurdu.

(6): Aynı taraf

(7): Diğer taraf

NOT:

Bağlantının her iki tarafında özellikleri içeren kaynak, referans çizgisinin her iki tarafında bir sembol.

Genel Bakış ve Özet

Referans çizgisi, ok ve kuyruğa ek olarak, temel sembollere, tamamlayıcı sembollere ve boyutlara veya diğer kaynak verilerine sahibiz. Bunlar diğer makalelerde daha iyi açıklanacaktır.

Aşağıdaki resim, bir kaynak sembolünün çeşitli elemanları için standart konumları göstermektedir.

Önemli İpuçları:

• Alan için kaynak sembolü dışında bir kaynak sembolünün herhangi bir elemanı referans çizgisinin üstünde veya altında olabilir.
• Referans çizgisi ve okun kullanılması zorunludur. Bir kaynak sembolü veya kuyruk kullanmak da zorunludur.
• Açıklık getirmediği sürece, bir kaynak sembolünün tüm öğelerinin belirtilmesi veya kullanılması gerekmez.
